제품정보

Products Info

시스템동바리

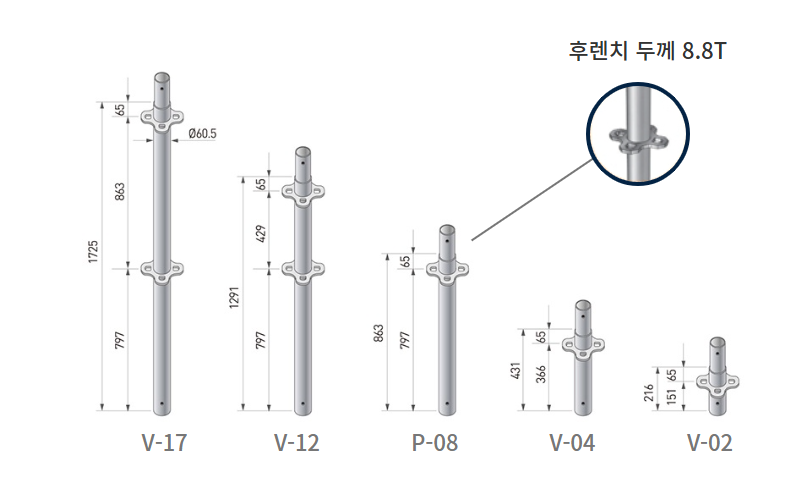

수직재 (Vertical)

수직으로 세워서 설치하여 하중을 지탱하고 하부로 전달하는기둥 역할의 부재로서 연결프렌지는 4방향(4Holes)방식입니다.

  • 품명 길이(L) 실중량
    V-17 Ø60.5, 1725 8.28KG
    V-12 Ø60.5, 1291 6.48KG
    V-08 Ø60.5, 863 4.26KG
    V-04 Ø60.5, 432 2.78KG
    V-02 Ø60.5, 216 1.98KG

    • 수평재 (Horizontal)

    수직재를 수평으로 연결하는 부재로서 견고하고 내구성이 좋으며 쐐기 체결 방식으로 고정되어 분리나 이탈 위험이 없습니다.

  • 품명 길이(L) 실중량
    H-1829 Ø42.7, 1829 4.64KG
    H-1524 Ø42.7, 1524 4.02KG
    H-1219 Ø42.7, 1219 3.26KG
    H-914 Ø42.7, 914 2.6KG
    H-610 Ø42.7, 610 1.9KG
    H-305 Ø42.7, 305 1.48KG

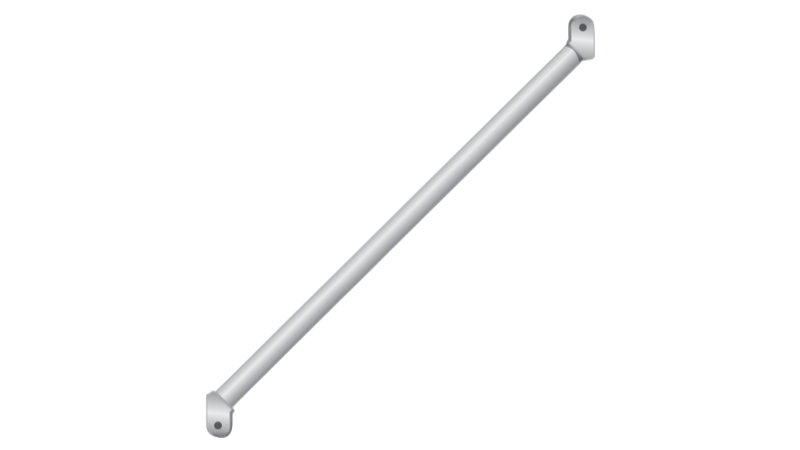

    • 대각재 (Diagonal Brace)

    수직재와 수평재 사이를 대각선 방향으로 연결하여, 구조물에 작용하는 횡방향 하중(수평 힘)을 지지하는 부재입니다.

  • Type L(mm) A(mm) B(mm) Weight(kg)
    DSD-1718 2,322 1,725 1,829 5.8
    DSD-1715 2,139 1,725 1,524 5.3
    DSD-1712 1,974 1,725 1,219 5.0
    DSD-1709 1,845 1,725 914 4.7
    DSD-1218 2,032 1,291 1,829 5.0
    DSD-1215 1,807.5 1,291 1,524 4.6
    DSD-1212 1,609 1,291 1,291 4.2
    DSD-1209 1,447.5 1,291 914 3.8
    DSD-0818 1,790 863 1,829 4.7
    DSD-0815 1,530 863 1,524 4.1
    DSD-0812 1,290 863 1,219 3.6
    DSD-0809 1,082.5 863 914 3.4

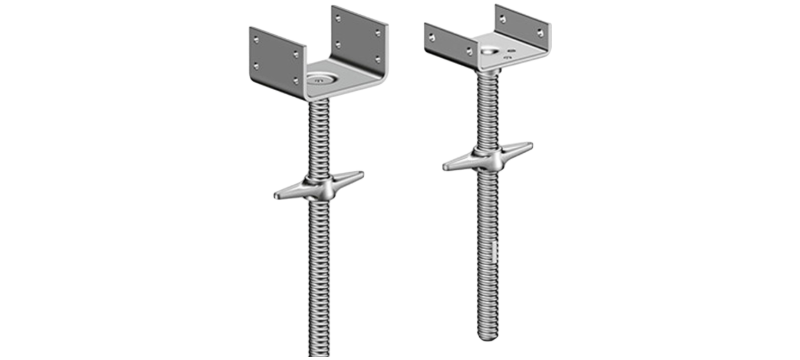

    • 유헤드쟈키(U-Head Jack)

    시스템동바리의 상단에 설치되어 멍에재와 슬래브 하중을 안정적으로 지지하는 U자형 받침대입니다.

  • 품명 길이(L) 실중량
    유헤드쟈키 Ø45, 600 4.2KG

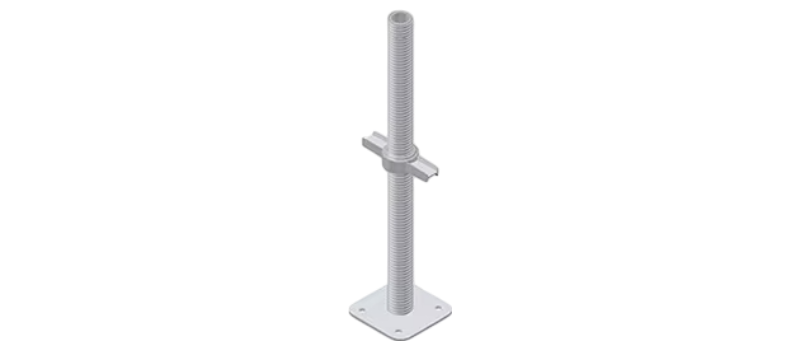

    • 쟈키베이스(Base Jack)

    시스템동바리의 최하단에 설치되어 전체 구조물을 지면에 안정적으로 지지하는 받침대 역할의 부재로서 높이 조절이 가능합니다.

  • 품명 길이(L) 실중량
    쟈키베이스 Ø45, 600 4.8KG

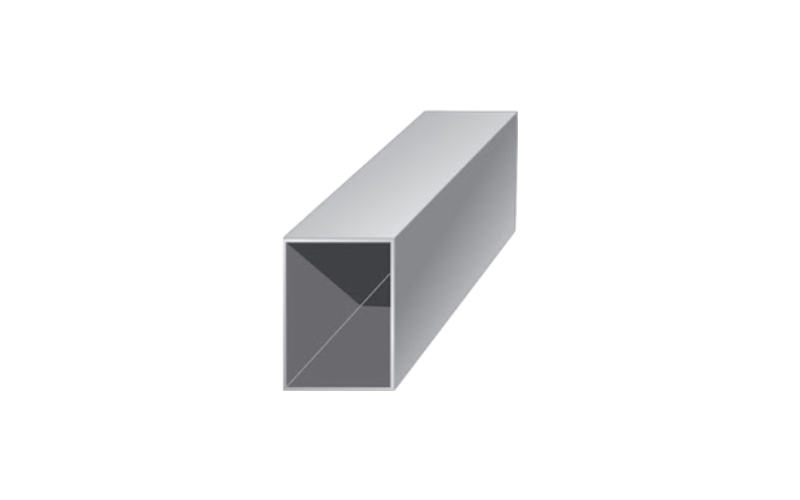

    • 멍에

    시스템동바리의 U헤드자키에 끼워지는 수평 부재로, 장선을 지지하여 합판과 슬래브 하중을 안정적으로 분산합니다.

  • 품명 길이(L) 실중량
    멍에 2M, 3M 19.05, 28.5KG

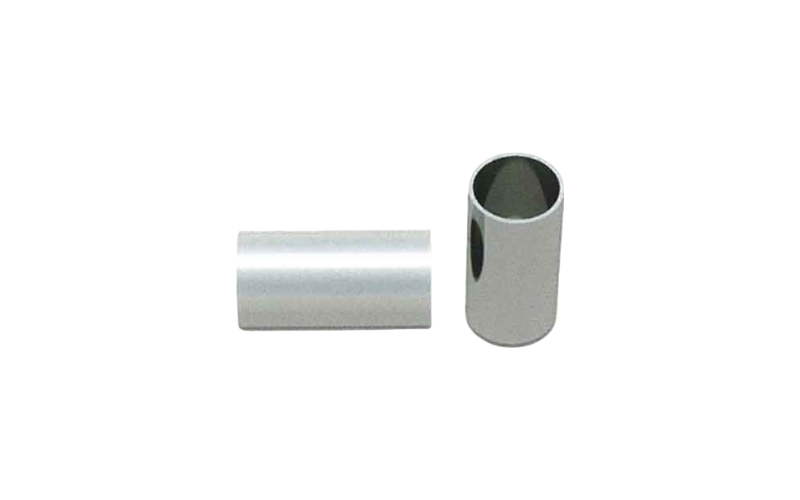

    • 카프링

    시스템동바리의 수직재와 수직재, 또는 수직재와 받침철물(U헤드자키, 잭베이스 등)을 단단히 연결해주는 금속 결합 부품입니다.

  • 품명 길이(L) 실중량
    카프링 Ø60.5, 120 0.9KG
